小型水庫雨水情及大壩安全監測預警解決方案
方案介紹
國信華源水庫安全監測預警系統由水庫智能感知、物聯網信息通信、云端智慧監控管理平臺組成。小型水庫的在線監控具有庫水位、雨量、視頻、滲流滲壓等運行數據自動釆集、分析、上報功能，自組網、物聯網系統具有全要素采集通信功能，水庫安全監測預警系統云平臺具有監測數據智能分析預警功能，實現了水庫運行狀態遠程感知、運行態勢分析、安全管理、巡視檢查在線管理等全面業務支持，既能支持單個水庫管理，也能支撐全省、全市或全縣水庫管理。
方案特點
（1) 實現7*24小時全天候遠程自動監測
（2）構建水庫管理統一身份“一庫一碼、一站一碼” 在水庫所有監測設備和宣傳欄上張貼水庫二維碼，通過掃碼可以查看水庫的相關信息。
（3）AI智能監測AI智能監測感知網絡(luò )，服務于水庫的智慧化監管和運維，規范水庫的運維監管，提升水庫的安全運行水平。
（4）場景可視化 利用BIM技術構建大壩三維模型，結合GIS技術實現大壩三維可視化，并將大壩安全監測數據進行可視化實現場景瀏覽與操作、數據查詢與分析和大壩安全信息與預警。
（5）智能監測 智能預警 可實現水庫大壩滲壓、滲流、應變、水位、溫度，水庫周?chē)涤炅康葦祿淖詣?dòng)采集、發送、實時傳輸。當監測參數超過預設警戒值時，系統將發出報警信息。
（6）平臺系統高集成 集大壩安全監測、雨水情監測、洪水預測、調度、預警、物業服務管理等功能于一體。
（7）通信可靠安全 支持5G、4G、LoRa、GPS/北斗等全網絡(luò )、高可靠、高安全的物聯網傳感器、數據采集終端和傳輸通信設備、預警設備。
（8）低功耗 應用場景廣 系統監測設備采用低功耗設計，可采用太陽能結合電池供電形式，不受野外偏遠山區等環境局限。
（9）水庫標準管護系統借助音頻、圖像、視頻文件，平臺端與移動端實時無延時視頻通話，構建了隱患點與人實時聯動，強化了人防+技防的完美結合，填補了現階段信息化技防強，人防信息化弱的不足，打通了預警處置的最后一公里。
雨水情監測系統
國信華源雨水視頻監測一體站主要由庫區降雨量監測、庫區水位監測、AI視頻監控、預警廣播和供電系統等組成，利用各種智能感知設備、動態監測和實時采集涉及水庫的降水量、庫水位監測信息、區域入侵偵測預警，實現7*24小時全天候遠程自動監測預警。
降水量監測：自動測報方式的降水量監測點，采用翻斗式雨量計，分辨力≤ 0.5mm；
庫水位監測：庫水位自動監測點采用壓力式水位計，綜合精度 ±0.1%F?S；
預警廣播：配置 2 個高音號角喇叭，實現強降雨、高水位、人員入侵等多場景自動語音報警以及遠程喊話功能。自動語音報警應具有現場人工干預關閉功能；
AI 視頻監控：支持區域入侵偵測、越界偵測、進入區域偵測和離開區域智能偵測報警；
顯示終端：戶外全彩 LED 屏本地數據展示庫區雨量、庫區水位、庫容量等 ;
通信方式：支持 4G/5G/ 公網傳輸；
供電系統：具有市電、太陽能雙供電，應對復雜環境。
大壩安全監測系統
國信華源大壩安全監測系統主要建設內容為埋設安裝變形標點 /GNSS 壩體位移監測、測壓管（滲壓計）、量水堰等自動監測儀器設備，對大壩變形、滲壓滲流、浸潤線監測、滲流量等進行 24 小時的在線數據監測。
變形監測：一般采用安裝觀測墩人工觀測的方式，根據情況也可采用 GNSS方式進行表面變形自動監測?；蛘咴谌斯び^(guān)測方式基礎上同時增設GNSS自動監測設施，以自動為主人工為輔，監測數據可對比分析，提高效率與可靠性。
滲壓滲流監測：采用在測壓管中安裝滲壓計，實現自動監測。
滲流量監測：采用量水堰進行監測，量水堰型式宜用三角形，在量水堰旁安裝量水堰計實現自動監測。
水庫下游預警系統
預警系統采用了先進的智能感知、物聯網通信、云計算、水庫預警模型等技術，通過對水庫降雨、水位實時采集，結合氣象預報數據，對水庫庫容、入庫流量和納雨能力等進行分析，當水庫計劃放水、氣象預警超過納雨能力或水庫水位超過警戒水位時，水庫管理人員可通過該系統對下游受威脅區域進行預警， 以便當地村民有較充分時間做好應急避險。
水庫大壩安全監測預警平臺
實現對水庫雨水情和大壩安全數據采集、匯聚、分析、預警、基礎數據管理、現地數據終端在線運維及巡檢記錄等，并通過GIS一張圖將各設備狀態信息、實時數據、預警信息進行智能化預測、預報、預警。通過數據共享將系統的水雨情數據、大壩安全監測數據、告警數據、巡檢數據推送到自治區監測平臺，實現與其信息互聯互通。
PC 端：綜合監測 水庫監測 值班管理 巡查管理 預案管理 責任制管理 維養管理 基礎信息管理
APP端：綜合監測 水庫信息 預案查詢 巡檢維護 水庫雨水情 水庫責任人
圍繞水庫業務需求，充分利用高新技術，構建 2 大管理平臺 +2 個移動應用基座，實現分級水庫管理“可視、可知、可控、可預測”。
相關產品
智能采集終端支持水文/水資源等數據的采集、存儲、顯示、控制、 報警及傳輸等綜合功能。本產品集成了RS485采集、模擬量采集、開關量輸入、開關量輸出，可以直接接入各種傳感器、標準變送器信號、儀表等輸出的模擬信號、電平信號、脈沖信號。
多通道采集儀專為振弦型傳感器的數據采集設計，精確采集傳感器的頻率和溫度數據?？煞奖愕膽糜诟鞣N土木安全監測項目中。為了適應現場復雜的安裝環境，該產品外形結構非常的輕便小巧。全鋁制機殼，輕便耐用，可使用在極端的巖土工程環境中去。機殼還提供了全金屬屏蔽層，使儀器在電磁環境惡劣的條件下得到的數據同樣準確。
GNSS 接收機內置 MEMS 高精度傳感器可實時捕捉測站傾斜、震動、外力沖擊狀態。根據 MEMS 捕捉到的狀態信息進行工作模式自適應，實現靜態休眠、動態解算、后處理解算三種工作模式自動切換，在節約能耗的同時捕捉到被測對象形變特征。
滲壓計適用于長期埋設在水工結構物或其它巖石結構物及土體內，測量結構物或土體內部的滲透 ( 孔隙 ) 水壓力。
雷達水位計是利用電磁波探測目標的電子設備，主要作用是用來進行水位監測。
壓力式水位計是高品質高穩定性壓力感測元件、水位溫度一體化測量、全量程數字化校準，全溫區溫度誤差補償、RS485 接口和 Modbus-RTU標準通信協議。
翻斗式雨量計是一個可以實時觀測雨量數據數字化的重要雨量觀測儀器，它具有時間準確、自動記錄數據和便于數據采集整編處理等優勢。
量水堰計適用于長期測量河流、湖泊、水庫、壩體等堰槽的水位，分辨率高、穩定性好、性能可靠、響應速度快，工作壽命長，方便實時監測水位換算流量。
支持區域入侵偵測、越界偵測、進入區域偵測和離開區域偵等智能偵測 , 報警聯動燈光閃爍報警和聲音報警，報警音量和重復次數可設置支持定時傳輸。
內置多種通訊模塊、全功能測量。
項目案例
方案產品
-
物聯網水位站
水位監測類
+- -
現地聲光電監測報警站
翻斗雨量計
+- -
GNSS接收機
變形監測類
+- -

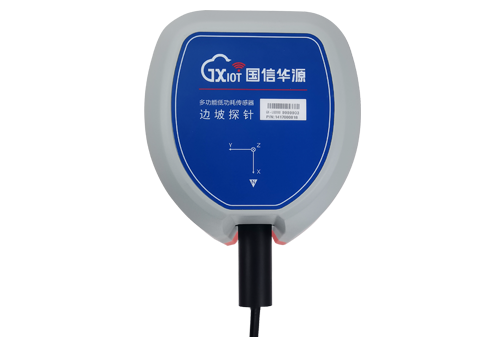

邊坡探針-裂縫計
